Ngành kết cấu thép — từ dầm cột nhà xưởng, khung thiết bị công nghiệp đến kết cấu cầu, tàu có đặc thù là chi tiết dài lên tới 12m, rất nặng, đường hàn liên tục trên bề mặt lớn. Robot hàn 6 trục truyền thống, dù linh hoạt về góc hàn, vẫn bị giới hạn bởi tầm với cố định của cánh tay.
Được bổ sung trục di chuyển tuyến tính (track axis), Robot hàn tự động 7 trục đang trở thành lựa chọn kỹ thuật bắt buộc đối với các xưởng kết cấu thép có quy mô vừa và lớn.
1. Vì sao các đơn vị kết cấu thép lựa chọn Robot hàn công nghiệp 7 trục
Thay vì lựa chọn giải pháp robot tự động 6 trục, Các doanh nghiệp đã và đang xem Robot hàn 7 trục là tiêu chuẩn bắt buộc và thiết kế phù hợp cho lĩnh vực gia công kết cấu thép.
Bởi Robot hàn 6 trục có 6 bậc tự do xoay quanh các khớp, đủ để tạo mọi góc hàn trong không gian, nhưng đế robot đứng cố định. Với phôi kết cấu thép dài: dầm chữ H, chữ I, ống thép, khung giàn - tầm với có giới hạn của cánh tay 6 trục buộc xưởng phải chia nhỏ đường hàn thành nhiều đoạn, và thậm chí là dừng máy để dịch chuyển phôi hoặc gá lại, hoặc bố trí nhiều trạm hàn nối tiếp.
Trục thứ 7 giải quyết trực tiếp vấn đề này bằng cách cho phép toàn bộ robot di chuyển dọc theo đường ray tuyến tính, thường dài từ vài mét đến vài chục mét tùy cấu hình xưởng. Giúp robot có thể hàn liên tục một đường hàn dài mà không cần dừng để tái định vị, giữ được tính liên tục của mối hàn và giảm số điểm nối - yếu tố quan trọng với các mối hàn chịu lực trong kết cấu thép.
2. Sự khách biệt năm ở trục thứ 7 - trục di chuyển (Track Axis)
Về mặt kỹ thuật, trục thứ 7 là một hệ thống ray trượt tuyến tính (linear track) được tích hợp vào hệ điều khiển của robot như một trục bổ sung, đồng bộ hoàn toàn với 6 trục xoay của cánh tay. Robot hàn được lắp trên bệ trượt, di chuyển dọc ray bằng động cơ servo và hộp số bánh răng-thanh răng hoặc vít me.
Điểm khác biệt kỹ thuật quan trọng: trục di chuyển không phải là một "trục phụ" hoạt động độc lập, mà được đưa vào cùng hệ tọa độ điều khiển với 6 trục còn lại.
Cho phép robot hàn vừa di chuyển dọc ray, vừa xoay cổ tay và vừa điều chỉnh góc mỏ hàn. Tất cả được thực hiện đồng thời, mượt mà trên cùng một quỹ đạo lập trình.
3. Hệ Thống Điều Khiển Và Đồng Bộ Quỹ Đạo
Yêu cầu kỹ thuật cốt lõi của robot 7 trục là độ chính xác đồng bộ giữa trục tuyến tính và các trục xoay. Nếu hệ điều khiển không đồng bộ tốt, đường hàn sẽ bị lệch, dao động tốc độ hàn không đều, ảnh hưởng trực tiếp đến chất lượng ngấu và hình dạng mối hàn. Do đó, bộ điều khiển của robot 7 trục cần có khả năng tính toán và phối hợp chuyển động thời gian thực giữa track axis và robot arm , đồng thời tương thích với hệ thống theo dõi đường hàn.
Đặc biệt, nếu xưởng có yêu cầu hàn trên phôi dung sai lớn, như trong ngành kết cấu thép vốn khá phổ biến với kết cấu thép cắt/gia công không hoàn toàn đồng đều.
4. Ứng Dụng Thực Tế Trong Gia Công Kết Cấu Thép
4.1 Hàn Dầm, Cột Kết Cấu Thép Nhà Xưởng
Dầm và cột thép hình chữ H, chữ I trong nhà xưởng công nghiệp thường dài, có nhiều đường hàn góc liên tục giữa bản cánh và bản bụng.
Robot 7 trục di chuyển dọc theo chiều dài phôi, hàn liên tục toàn bộ đường hàn mà không cần công nhân can thiệp giữa chừng, đảm bảo mối hàn đồng nhất từ đầu đến cuối.
4.2 Hàn Khung, Chân Đế Thiết Bị Công Nghiệp.
Với các khung máy, chân đế thiết bị có kết cấu phức tạp hơn nhiều mối hàn ở các mặt và góc khác nhau, trục di chuyển cho phép robot tiếp cận nhiều vị trí trên phôi mà không cần gá xoay phôi nhiều lần, rút ngắn thời gian chuẩn bị giữa các chu kỳ hàn.
4.3 Hàn Kết Cấu Tàu, Cầu Thép
Đây là nhóm ứng dụng đòi hỏi tầm với lớn nhất. Các tấm, dầm kết cấu tàu và cầu thép có kích thước vượt xa tầm với của robot 6 trục cố định. Track axis dài cho phép bố trí một hệ thống robot phục vụ toàn bộ chiều dài trạm hàn, thay vì đầu tư nhiều robot cố định tại từng vị trí.
5. So Sánh Robot Hàn 7 Trục Và 6 Trục Trong Gia Công Kết Cấu Thép
6. Tiêu chí kỹ thuật khi lựa chọn Robot Hàn Công Nghiệp 7 trục cho xưởng kết cấu thép
Khi lựa chọn giải pháp Robot hàn để gia công kết cấu thép, Doanh nghiệp cần quan tâm tới các yếu tố sau:
Chiều dài track axis phải phù hợp với kích thước phôi lớn nhất và bố trí mặt bằng xưởng, tính toán cả không gian dự phòng cho bảo dưỡng ray trượt.
Tải trọng và tầm với của cánh tay robot cần đủ để mang mỏ hàn, hệ thống cấp dây, và trong một số trường hợp là cảm biến seam tracking mà không giảm tốc độ di chuyển.
Khả năng nội suy đồng bộ giữa track axis và 6 trục robot — đây là yếu tố quyết định chất lượng mối hàn, nên yêu cầu nhà cung cấp trình diễn thực tế trước khi quyết định.
Tương thích nguồn hàn (MIG/MAG, hàn khí bảo vệ CO2/hỗn hợp) phù hợp với loại thép và chiều dày phôi kết cấu đang gia công.
Hệ thống theo dõi đường hàn nên được cân nhắc nếu phôi có dung sai gia công lớn, vì kết cấu thép hàn thường không có độ chính xác như phôi cơ khí chính xác.
Khả năng lập trình offline giúp giảm thời gian dừng máy khi chuyển đổi giữa các loại kết cấu khác nhau trong cùng đơn hàng.
7. Ưu Điểm Robot hàn tự động 7 trục của VN-J

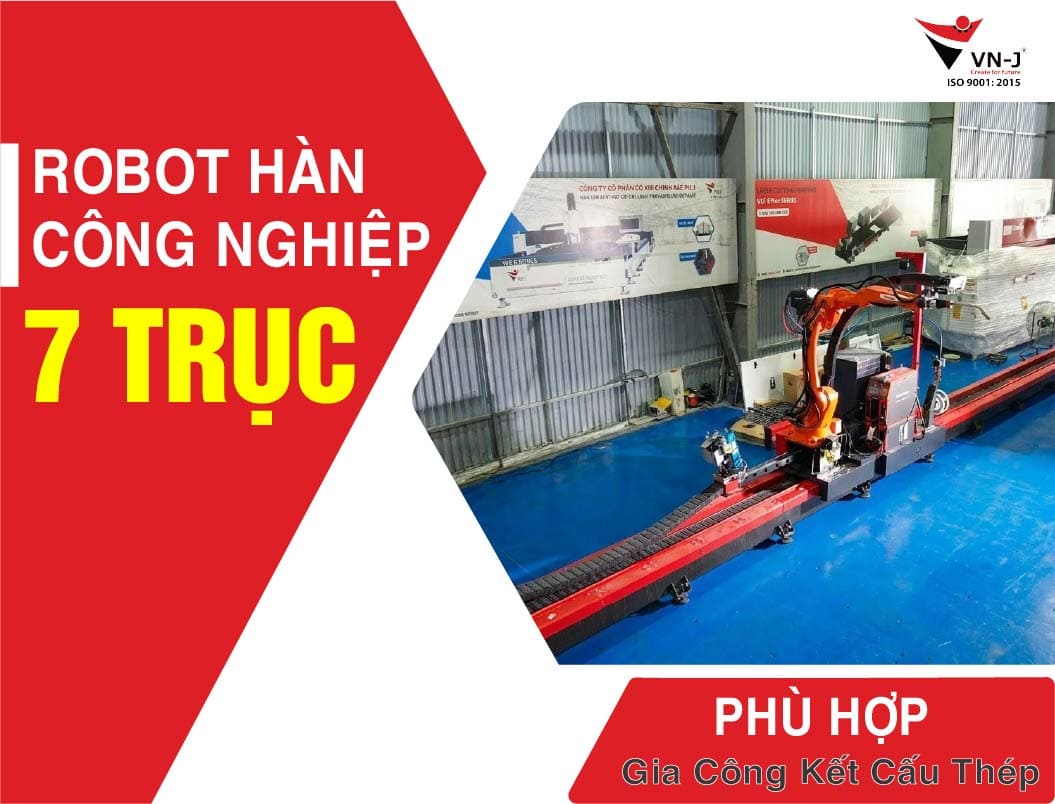

Với các xưởng gia công kết cấu thép có phôi dài: dầm, cột, khung nhà xưởng, kết cấu tàu VN-J giới thiệu dòng robot hàn tự động 7 trục, đồng bộ giữa cánh tay robot tầm vươn 2M, nguồn hàn MIG công suất 500A và hệ thống dịch chuyển dài 12M. Cấu hình này cho phép robot hàn liên tục trên phôi kích thước lớn mà không cần dừng máy để gá lại nhiều lần như robot cố định thông thường.
Không chỉ mạnh về phần cứng, robot được tích hợp loạt tính năng thông minh, hiện đại hàng đầu hiện nay:
1. Quét phôi, dựng mô phỏng 3D
Robot quét bề mặt phôi thực tế và dựng lại mô hình 3D trước khi hàn, giúp xác định chính xác vị trí, hình dạng đường hàn ngay cả khi phôi có sai lệch so với bản vẽ gốc.
2. Nhận diện đường hàn tự động
Từ dữ liệu quét, robot tự nhận diện vị trí đường hàn trên phôi mà không cần công nhân đánh dấu hay căn chỉnh thủ công từng chi tiết.
3. Thiết lập đường hàn
Sau khi nhận diện, robot tự thiết lập thông số và quỹ đạo hàn phù hợp với từng đường hàn cụ thể, rút ngắn thời gian chuẩn bị giữa các phôi khác nhau.
4. Tự động hiệu chỉnh, phát hiện sai lệch
Trong quá trình hàn, robot liên tục kiểm tra và hiệu chỉnh nếu phát hiện phôi lệch khỏi vị trí ban đầu, đảm bảo mối hàn vẫn chính xác dù phôi kết cấu thép không có độ đồng đều tuyệt đối.
• Robot hàn 7 trục có bắt buộc phải dùng Ray dài không?
Chiều dài của ray sẽ được thiết kế theo nhu cầu thực tế của xưởng, có thể chỉ vài mét nếu phôi không quá dài, quan trọng là đủ đáp ứng kích thước sản phẩm lớn nhất cần gia công.
• Robot 7 trục có thể tích hợp với hệ thống hàn tự động hiện có của xưởng không?
Có, tùy vào hệ điều khiển. Cần đánh giá khả năng tương thích giữa bộ điều khiển robot và nguồn hàn, đồ gá hiện tại trước khi tích hợp.
• Chi phí đầu tư robot 7 trục có cao hơn nhiều so với 6 trục không?
Chi phí đầu tư ban đầu của robot hàn 7 trục sẽ cao hơn so với robot 6 trục, mức chênh lệch cụ thể phụ thuộc vào chiều dài track và cấu hình đi kèm.
• Robot 7 trục có phù hợp với xưởng kết cấu thép quy mô vừa không?
Hoàn toàn phù hợp, nếu xưởng nhỏ nhưng thường xuyên gia công phôi dài hoặc có kế hoạch mở rộng sản lượng, vì hiệu quả đầu tư thể hiện rõ nhất khi tận dụng được lợi thế hàn liên tục trên phôi lớn.
