Máy Cắt Laser Fiber Ống Hộp VLT-Z | Cắt Ống Dài 12M, Độ Chính Xác Cao
Dự Án Khách Hàng Thực Tế Tại Bắc Ninh

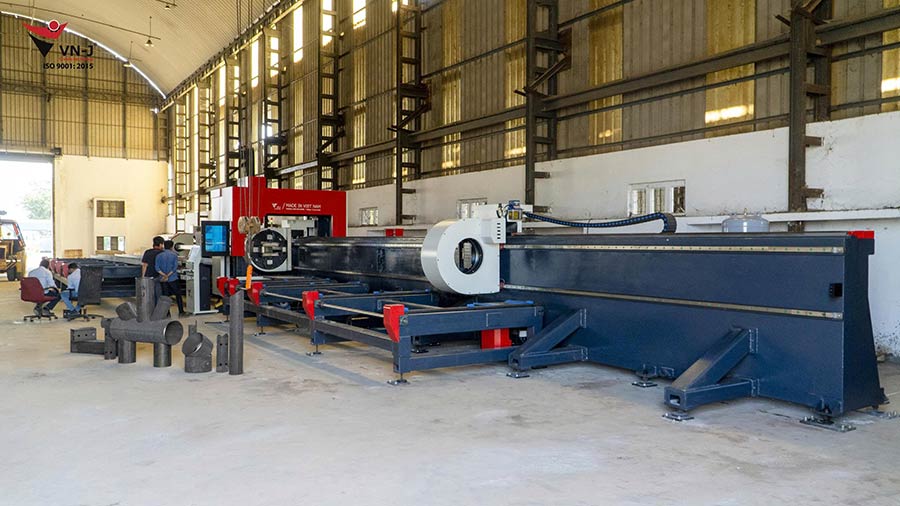

Giới thiệu về máy cắt laser ống hộp 3 mâm kẹp
Máy cắt laser ống 3 mâm kẹp là dòng máy chuyên dụng cho ngành kết cấu thép, đóng tàu và một số ngành công nghiệp hàng nặng, được Công ty cổ phần cơ khí chính xác VN-J thiết kế và sản xuất tại Việt Nam
Máy cắt ống CNC chuyên dụng để cắt đa dạng nhiều loại ống, ống tròn, vuông, chữ nhật, đặc biệt máy có thể cắt đa dạng hình dáng và hoa văn phức tạp như lỗ tròn, lỗ vuông, rãnh, cắt xiên, cắt vát… máy được trang bị nguồn công suất lớn cho khả năng cắt ổn định, bền bỉ qua thời gian.
-------------------------------------------------------------------------
Thiết kế khoa học, tối ưu độ bền - chính xác và hiệu suất
Khung máy là tiêu chí đầu tiên để đánh giá độ bền của máy, máy laser ống có thiết kế khung máy bằng thép nguyên khối chịu tải trọng lớn, chuyên biệt để xử lý các ống dài từ 6-12m, đường kính và trọng lượng ống lớn.
• Điểm cộng trong thiết kế của công nghệ cắt laser ống:
- máy laser kim loại có kết cấu khung máy chắc chắn, được hàn robot và gia công CNC toàn phần
- Bố trí 3 mâm kẹp tối ưu, giảm phôi thừa hai đầu ống
- Vỏ máy che chắn an toàn, có cửa quan sát chống tia laser
- Hệ thống truyền động tối ưu và ray vuông chịu tải đảm bảo máy vận hành ổn định, chịu tải lớn
- Hệ thống servo Yaskawa của nhật, giúp quy trình cắt ống laser vận hành mượt mà, đảm bảo độ chính xác cao
• Cấu hình mạnh mẽ, công nghệ vượt trội
- Hệ thống 3 mâm kẹp tự động, kẹp chắc ống dài và nặng trong gia công kết cấu thép
- Máy laser kim loại được trang bị nguồn laser có công suất lớn từ 3000w – 12000w, đáp ứng hiệu quả nhu cầu cắt ống dày và ống kết cấu nặng.
- Đầu cắt Raytools/Precitec chuyên dụng để xử lý ống dày, với công nghệ tự động lấy nét, đảm bảo độ chính xác cao và chất lượng cắt ổn định. lỗ, rãnh, cắt xiên, cắt vát, cắt ống dày
- Hệ thống điều khiển CNC module FSCUT5000W đảm bảo khả năng điều khiển chính xác và ổn định trong quá trình cắt ống laser.
- Tích hợp phần mềm AutoCAD, SolidWorks, Inventor, NX (UG) qua file DXF/DWG
• Cho phép nhập trực tiếp file DXF/DWG
- Tự động nhận dạng biên dạng ống
- Mô phỏng quá trình cắt và tối ưu đường chạy
Ưu điểm vượt trội của máy cắt laser fiber ống hộp VLT-Z
- Máy laser ống gia công đa dạng loại ống, đa dạng vật liệu
Máy có khả năng cắt đa dạng nhiều ống như: ống tròn, vuông, chữ nhật, và cắt được đa dạng vật liệu như sắt, thép,… đáp ứng yêu cầu phức tạp trong ngành kết cấu thép
- Độ chính xác lên đến 99% - đường cắt đẹp
Đầu cắt máy laser ống tích hợp công nghệ autofocus, tự động lấy nét, đảm bảo độ chính xác cao và chất lượng đường cắt đẹp, không cần gia công lại.
Độ chính xác: ± 0.05 mm
- Tích hợp phần mềm thiết kế chuyên dụng
Hỗ trợ các phầm mềm thiết kế như: AutoCAD, SolidWorks, Inventor cho phép mô phỏng, nhập file 3D và xuất dữ liệu cắt laser trực tiếp, giúp quy trình thiết kế – sản xuất liền mạch.
- Tối ưu hiệu quả, nâng cao năng suất
Quy trình cắt tự động hóa hoàn toàn, dữ liệu cắt được thiết lập theo từng loại vật liệu – giảm tối đa thời gian thao tác thủ công
- Linh hoạt trong mọi điều kiện gia công
Máy laser ống có khả năng thích ứng cao, cắt linh hoạt nhiều loại ống, kích thước và độ dày khác nhau, đáp ứng hiệu quả nhu cầu sản xuất đa dạng.
- Tối ưu chi phí vận hành và không gian nhà xưởng
Tự động căn chỉnh vật liệu, giảm sai số, máy có thiết kế gọn giúp tiết kiệm diện tích bố trí máy và nhân công vận hành.
Ứng dụng thực tế của máy cắt máy cắt laser fiber ống hộp
• Ngành kết cấu thép và xây dựng: Gia công ống kết cấu lớn dùng cho nhà xưởng, nhà thép tiền chế, cầu đường, khung chịu lực.
• Ngành cơ khí chế tạo máy và thiết bị hạng nặng: Cắt ống làm khung máy, bệ đỡ, giá đỡ, tay đòn và các chi tiết chịu tải lớn
• Ngành đóng tàu: Gia công ống thép dùng cho khung tàu, hệ thống ống dẫn, kết cấu ngoài khơi.
• Ngành năng lượng điện, dầu khí: xuất cột trụ, khung giá đỡ, hệ thống ống dẫn, trụ pin mặt trời, kết cấu tua-bin gió với độ dày và kích thước lớn.
• Ngành hạ tầng và công trình kỹ thuật: Gia công ống cho lan can, hàng rào công nghiệp, khung đỡ, kết cấu kỹ thuật trong các dự án lớn.
Máy Cắt Ống CNC có dễ sử dụng không?
Máy dễ sử dụng, với hệ thống CNC thân thiện, cùng 3 mâm kẹp hữu ích, phù hợp cho sản xuất hàng loạt.
So Sánh laser fiber với công nghệ khác
Giá máy cắt laser fiber ống hộp VLT-Z
Giá máy phụ thuộc vào những yếu tố sau:
- Công suất laser
- Kích thước máy
- Tùy chọn tự động hóa
Dịch vụ & Bảo hành từ VN-J
VN-J cam kết cung cấp giải pháp trọn gói cho ngành gia công kết cấu thép, với dịch vụ hậu mãi toàn diện:
· Bảo hành 24 tháng chính hãng.
· Đào tạo vận hành & bảo trì tận nơi.
· Hỗ trợ kỹ thuật 24/7, nhanh chóng, chuyên nghiệp.
· Linh kiện chính hãng VN-J, đảm bảo độ ổn định và tuổi thọ thiết bị lâu dài.
VN-J không chỉ phân phối máy – chúng tôi đồng hành cùng khách hàng trong hành trình chuyển đổi số và tự động hóa ngành cơ khí Việt Nam.
Thông số kỹ thuật của máy cắt laser fiber ống hộp VLT-Z
| Tên thiết bị |
VLT - Z12050 |
VLT - E12035 |
|
Đường Kính Cắt ống tròn
|
Φ 20 - Φ 500 (mm)
|
Φ 10 - Φ 350 (mm)
|
|
Đường Kính Cắt ống vuông
|
  20 - 3500 ( mm)
|
  10 - 350 ( mm)
|
|
Chiều dài cắt
|
12500mm
|
12500mm
|
|
Nguồn laser
|
Raycus / IPG/Max
|
Raycus / IPG/Max
|
|
Công suất nguồn
|
3000/6000/12000… (W)
|
3000/6000/12000… (W)
|
|
Độ dài bước sóng
|
1070 – 1080 (nm)
|
1070 – 1080 (nm)
|
|
Hệ thống điều khiển CNC
|
FSCUT5000A
|
FSCUT5000A
|
|
Động cơ servo
|
Yaskawa (Nhật Bản)
|
Yaskawa (Nhật Bản)
|
|
Đầu cắt laser
|
Raytools (Thụy Sỹ), Precitec (Đức)
|
Raytools (Thụy Sỹ), Precitec (Đức)
|
|
Tốc độ di chuyển tối đa
|
50 (v/phút)
|
60 (v/phút)
|
|
Độ chính xác vị trí
|
± 0.05 (mm)
|
± 0.05 (mm)
|
|
Độ chính xác lặp lại
|
0.05 (mm)
|
0.05 (mm)
|
|
Cấp nguồn
|
380V, 3 pha, 50HZ, 50A
|
380V, 3 pha, 50HZ, 50A
|
