VLF-6020GE – Máy Cắt Laser Fiber 12KW - Tốc Độ Cắt Nhanh
Máy cắt laser fiber model VLF-6020GE, công suất nguồn 12kw, thương hiệu nguồn (Raycus/IPG/MAX), Khổ cắt lớn 6000mm x 2000mm. Với công suất này tốc độ di chuyển đầu cắt lên đến 110 m/phút và độ chính xác ±0.03 mm giúp cắt nhanh, sạch, mịn trên các vật liệu kim loại như thép dày, inox, nhôm, đồng,...mà không làm biến dạng nhiệt.
Máy cắt laser 12kw VLF-6020GE đang là lựa chọn số một của các xưởng cơ khí tại Việt Nam.
1. Giới thiệu máy cắt Laser fiber VLF-6020GE - 12kw
Máy cắt laser kim loại của VN-J nổi bật với kết cấu dạng cổng (gantry) vững chắc, kết hợp hệ thống truyền động thanh răng – bánh răng chất lượng cao ở cả hai bên, mang lại độ ổn định vượt trội, độ bền cao cùng tốc độ di chuyển không tải lên đến 110 m/phút.
Dầm ngang của máy được gia công từ thép nguyên khối, đảm bảo độ cứng vững cao, phản hồi động lực nhanh nhạy, giúp máy vận hành mượt mà và chính xác.
Toàn bộ linh kiện truyền động quan trọng như hộp số, ray dẫn hướng, thanh răng – bánh răng đều được lựa chọn từ các thương hiệu uy tín hàng đầu, kết hợp khung máy dạng cổng toàn diện để đạt hiệu suất và tốc độ vận hành tối đa, nhưng vẫn ổn định.
2. Ưu điểm máy cắt laser fiber công suất 12kw
Máy cắt laser VN-J sử dụng nguồn laser chất lượng cao từ các hãng nổi tiếng như MAX, Raycus hoặc IPG (tùy cấu hình), cho phép cắt đa dạng vật liệu kim loại với hiệu quả vượt trội.
Cùng với đó là hệ thống điều khiển CNC chuyên nghiệp CypCut tích hợp phần mềm sắp xếp tối ưu, giúp máy sở hữu ưu điểm:
- Độ ổn định cao
- Độ chính xác tốt
- Hiệu suất làm việc lớn
- Vận hành linh hoạt, dễ dàng sử dụng
Khổ cắt tối đa lên đến 6000 x 2000 mm, lý tưởng cho các tấm kim loại vừa và lớn. Thành phẩm có góc cắt mịn mượt, bề mặt chất lượng cao, vết cắt nhỏ hẹp, ít bị ảnh hưởng nhiệt, giảm thiểu biến dạng và tiết kiệm vật liệu. Model VLF-6020GE được thiết kế chuyên biệt cho gia công kim loại tấm, phù hợp với nhiều ngành công nghiệp như:
- Sản xuất kết cấu thép
- Gia công sắt mỹ thuật
- Chế tạo cơ khí
- Sản xuất linh kiện, tủ điện,...
3. Thông số của máy cắt laser cnc nguồn 12kw
|
Đặc tính thông số
|
Chi tiết kỹ thuật
|
| Model |
VLF-6020GE |
| Diện tích làm việc hữu ích |
2000×6000 (mm) |
| Công suất nguồn laser |
Nguồn laser fiber 12.000W |
| Chiều dài bước sóng |
1070 – 1080 nm |
| Chiều dày cắt thép tối đa/hiệu quả |
50/40 mm |
| Chiều dày cắt Inox tối đa/hiệu quả |
45/32 mm |
| Giao diện kết nối |
USB，RJ45 |
| Trục X |
Tốc độ hành trình |
100 m/phút |
| Hành trình |
2050 mm |
| Độ chính xác vị trí |
± 0.03 mm |
| Độ chính xác lặp lại |
0.025 mm |
| Trục Y |
Tốc độ hành trình |
100 m/phút |
| Hành trình |
6100 mm |
| Độ chính xác vị trí |
± 0.03 mm |
| Độ chính xác lặp lại |
0.025 mm |
| Trục Z |
Hành trình |
135mm ±5 |
| Gia tốc |
1.2G |
| Cấp nguồn |
380V, 3 pha, 50Hz, 50A |
| Thời gian làm việc liên tục |
24 giờ |
| Trọng lượng máy |
7500 kg |
| Kích thước (dài x rộng x cao) |
8500x3600x1800mm |
Trên đây là bảng thông số kỹ thuật của máy cắt laser 12kw của VN-J, để giúp các bạn có thể đánh giá và lựa chọn thiết bị phù hợp cho xưởng sản xuất của mình.
4. Máy cắt laser cnc VLF-6020GE gồm những bộ phận gì?
Nguồn cắt và hệ thống giải nhiệt (hanli) là hai bộ phận quan trọng và quyết định tới hiệu suất sản xuất và độ bền, độ ổn định của máy cắt laser.
4.1. Nguồn Laser
Nguồn laser fiber 12kw trên model VLF-6020GE sử dụng thế hệ mới nhất từ hãng MAX (model MFSC-12000 hoặc tương đương), với tùy chọn nâng cấp lên Raycus hoặc IPG theo nhu cầu khách hàng.
Đây là nguồn laser công suất cao 12.000W, mang lại đường cắt chất lượng vượt trội, hiệu quả cao và độ ổn định xuất sắc khi gia công kim loại tấm dày hoặc khổ lớn.
Nguồn phổ biến tại Việt Nam với các tính năng ưu việt giúp khách hàng yên tâm sử dụng:
- Hệ thống bảo vệ toàn diện: Cảnh báo nguồn điện cao/thấp áp, nhiệt độ, độ ẩm và phản xạ ngược (đặc biệt hiệu quả khi cắt vật liệu phản quang như nhôm, đồng, inox bóng).
- Tủ điều hòa công nghiệp tích hợp: Giữ môi trường hoạt động khô ráo, sạch sẽ, kiểm soát nhiệt độ và độ ẩm ổn định, giúp ngăn bụi bẩn xâm nhập – yếu tố chính quyết định tuổi thọ nguồn laser.
- Thiết kế module “plug & play”: Cắm là chạy, khởi động nhanh chóng, dễ dàng thay thế và bảo dưỡng.
- Nghiên cứu & phát triển bởi tập đoàn hàng đầu: Đảm bảo đường cắt ổn định, cắt đẹp trên đa dạng vật liệu như: thép carbon, inox, nhôm, đồng, hợp kim…, cùng tuổi thọ lên đến 100.000 giờ.
- Hiệu suất cao – chi phí thấp: tiết kiệm điện năng, vận hành êm ái, đặc biệt phù hợp với môi trường sản xuất tại Việt Nam.
- Căn chỉnh hoàn toàn qua phần mềm: không yêu cầu căn chỉnh cơ khí phức tạp, quá trình lắp đặt đơn giản và không cần kỹ thuật viên am hiểu chuyên sâu về laser – phù hợp cho các xưởng quy mô vừa và lớn.

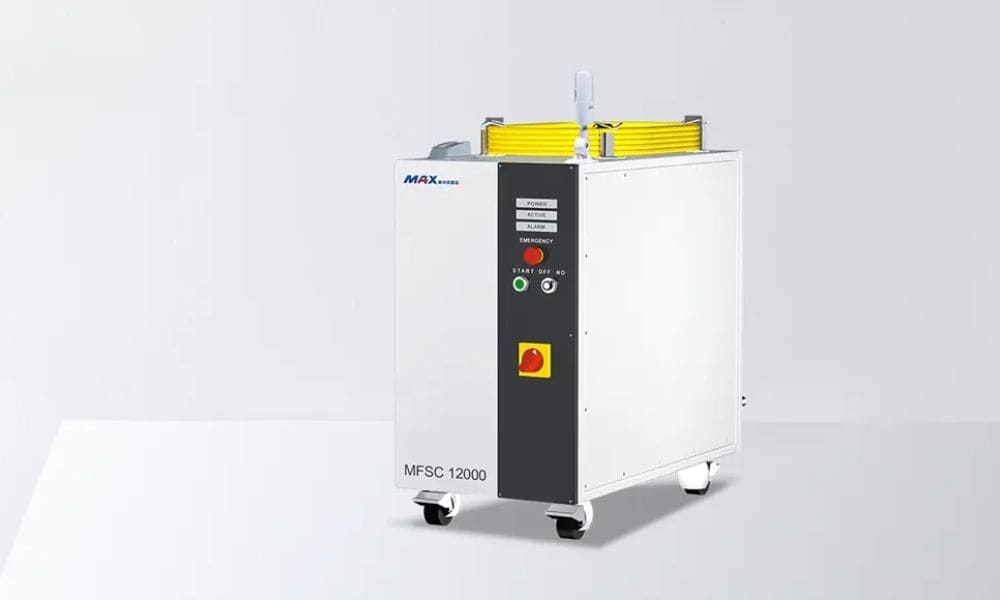

Thông số kỹ thuật nguồn laser chính (MAX MFSC-12000):
- Hãng sản xuất: MAX (tùy chọn Raycus/IPG).
- Model: MFSC-12000.
- Công suất nguồn laser: 12.000W (12kW).
- Bước sóng: 1080 ± 5 nm (hoặc 1080 ± 10 nm tùy phiên bản).
- Giao diện kết nối: QBH / LOE.
- Độ ổn định đầu ra: ±1.0% (hoặc ±1%).
- Trạng thái phân cực: Ngẫu nhiên (Random).
- Tia laser đỏ chỉ thị: Có (red pointer hỗ trợ định vị).
- Chiều dài cáp quang: 20-25m (tiêu chuẩn, linh hoạt lắp đặt).
- Nguồn cấp: 400V, 3 pha, 50/60Hz (hoặc 360-440V tùy model).

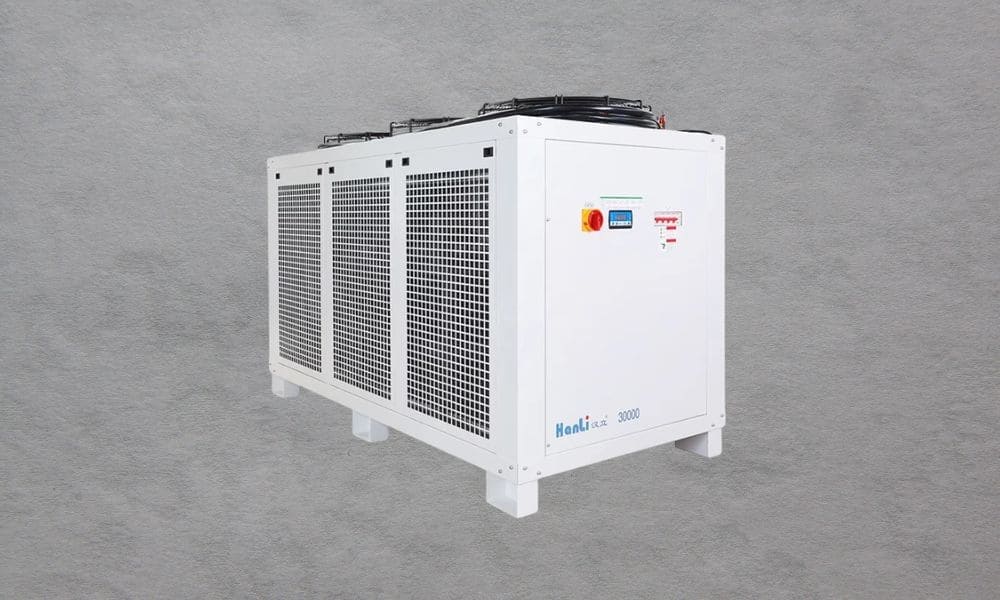

4.2. Hệ thống giải nhiệt, làm mát (chiller)
Thiết bị làm mát VN-J sử dụng cho công suất nguồn 12kw phổ biến là: hanli,SA,Tongfei
Máy cắt Laser Fiber CNC nguồn 12kW tạo ra lượng nhiệt lớn trong quá trình vận hành, đặc biệt tại nguồn laser và đầu cắt là hai bộ phận phát sinh nhiệt nhiều nhất.
Vì vậy, hệ thống làm mát hiệu quả cho linh kiện quang học và cơ cấu truyền động là yếu tố quan trọng giúp máy cắt laser fiber CNC hoạt động ổn định, liên tục, đảm bảo độ chính xác cao, hạn chế hỏng hóc và duy trì hiệu suất tối ưu trong sản xuất.
Thiết bị làm mát (chiller công nghiệp) với hệ thống bơm tuần hoàn tự động, kết nối trực tiếp với bộ điều khiển CNC của máy.
Thiết bị làm mát chính là chiller công nghiệp – hệ thống bơm tuần hoàn tự động, kết nối trực tiếp với bộ điều khiển CNC của máy. Model VLF-6020GE trang bị chiller Hanli – thương hiệu hàng đầu Trung Quốc chuyên sản xuất thiết bị làm mát cho laser fiber:
Vận hành tự động hoàn toàn, tích hợp bảo vệ đa lớp: quá nhiệt, mất pha, quá áp, thiếu nước, điện áp thấp, quá tải…
Sử dụng linh kiện ngoại nhập cao cấp (bơm, compressor, bình chứa inox chống ăn mòn), đảm bảo tuổi thọ lâu dài, độ ổn định cao và dễ dàng bảo dưỡng.
Phù hợp hoàn hảo với yêu cầu làm mát của nguồn laser công suất cao và các bộ phận quang học, giúp duy trì nhiệt độ ổn định, cắt chính xác và bền bỉ trong môi trường sản xuất Việt Nam.
Giúp giảm thiểu thời gian ngừng máy, tiết kiệm chi phí bảo trì và giữ hiệu suất ổn định khi gia công hàng loạt.

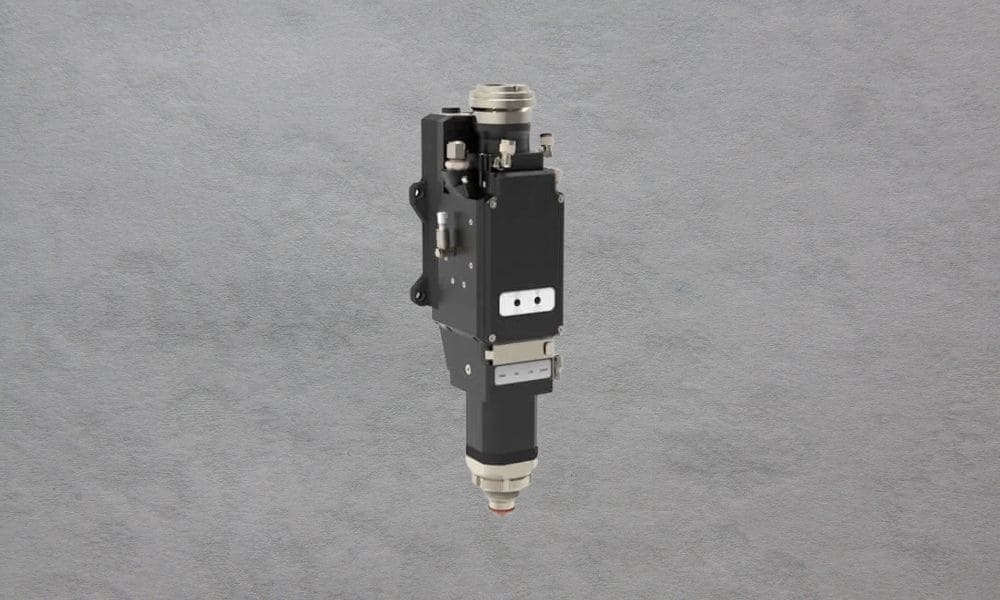

4.3. Đầu cắt (Mỏ cắt) laser trên máy cắt laser khổ lớn 6020GE - 20kw
Model VLF-6020GE sử dụng đầu cắt laser fiber tự động chỉnh tiêu cự (Auto Focus) của hãng Friendess (thương hiệu BOCHU/BOCI, model BLT442 hoặc tương đương), công suất định mức lên đến 12kW.
Đây là đầu cắt chất lượng vượt trội, được sử dụng rộng rãi trên thế giới, tương đương hoặc thay thế Raytools ở nhiều dòng máy cao cấp, với hệ thống cảm biến chiều cao, theo dõi áp suất và làm mát miệng phun. Thông số kỹ thuật chính (dựa trên model BLT442 tiêu chuẩn):
Mỏ cắt sở hữu nhiều tính năng nổi bật:
- Tự động lấy tiêu cự và theo dõi chiều cao liên tục qua cảm biến.
- Kiểm soát thông minh đa lớp: Nhiệt độ thấu kính/đầu mỏ/bép cắt, độ ẩm, áp suất khí, lưu lượng khí (tránh dao động ảnh hưởng chất lượng cắt), khuyết tật thấu kính.
- Khẩu độ điều chỉnh chính xác: Giảm nhiễu chùm tia, đảm bảo đường cắt mịn mượt, vết cắt nhỏ, bề mặt đẹp.
-Kết nối thông minh với bộ điều khiển CypCut: hỗ trợ giám sát và bảo vệ tự động.
- Đầu cắt Friendess BLT442 giúp máy cắt ổn định ở công suất cao, chất lượng đường cắt mịn, không bị cháy xém, phù hợp gia công kim loại tấm dày/khổ lớn mà không lo hỏng hóc do nhiệt hoặc khí không ổn định.
4.4. Các thành phần cơ khí và hệ thống chuyển động trên máy cắt Laser FIBER VLF-6020GE
Để đạt được tốc độ di chuyển cao (110 m/phút), độ chính xác cắt vượt trội và độ bền lâu dài trong gia công kim loại tấm khổ lớn, máy VLF-6020GE được trang bị hệ thống cơ khí và truyền động cao cấp từ các thương hiệu uy tín trên thế giới. Toàn bộ cấu trúc được thiết kế, sản xuất và kiểm tra nghiêm ngặt theo quy trình chuyên nghiệp, đảm bảo máy vận hành ổn định, ít rung lắc và ít tiếng ồn ngay cả khi chạy tốc độ cao liên tục.
• Khung bàn máy dạng cổng
Khung máy được chế tạo từ thép dày cường độ cao, được nghiên cứu và sản xuất hàng loạt theo tiêu chuẩn nghiêm ngặt dựa trên kinh nghiệm hàng chục năm của nhà máy. Quy trình gia công chuyên sâu giúp đảm bảo độ ổn định lâu dài:
- Kiểm tra thiết kế và thử tải bằng phần mềm mô phỏng.
- Gá lắp, hàn các cụm chi tiết theo quy trình chuẩn.
- Ram ủ nhiệt khử ứng suất dư (annealing) trong lò nhiệt độ cao để đồng nhất vật liệu, loại bỏ hoàn toàn ứng suất dư và biến dạng sau hàn.
- Gia công phay CNC chính xác trên máy phay khổ lớn (1 lần gá duy nhất) để đạt độ phẳng và song song cao.
- Lắp ráp, căn chỉnh bằng dụng cụ chuyên dụng.
- Kiểm tra toàn diện trước khi đóng gói và giao hàng.
- Nhờ quy trình này, khung máy dạng cổng (gantry) của VLF-6020GE có độ cứng vững vượt trội, không bị biến dạng theo thời gian, đảm bảo độ chính xác cắt ổn định suốt vòng đời sử dụng.

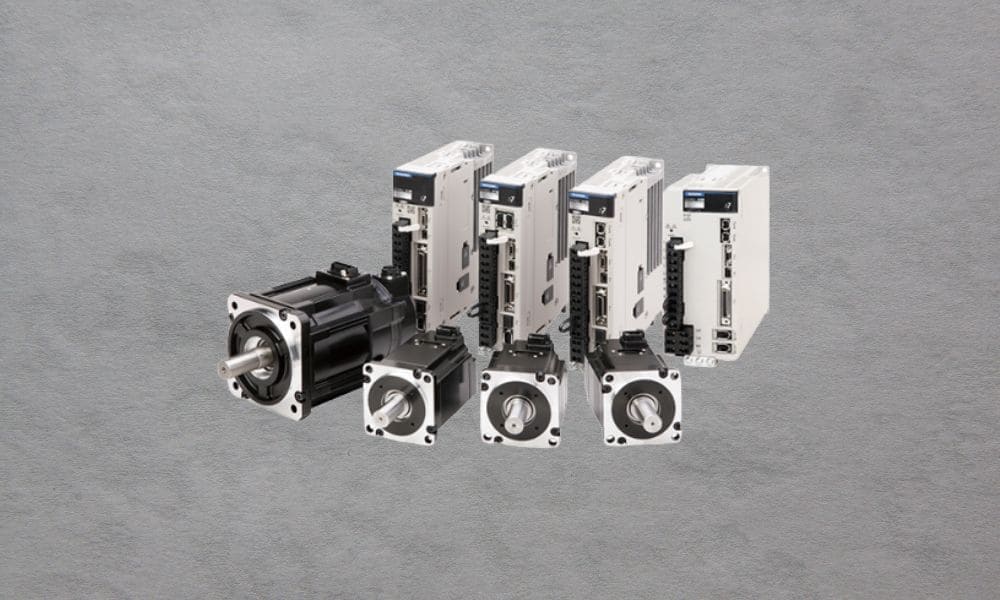

• Động cơ SERVO
Máy Laser FIBER CNC VLF-6020GE sử dụng động cơ servo thế hệ mới nhất của hãng Inovance (Liên doanh Đức-Trung Quốc) cho các trục X, Y, Z – công suất mạnh, momen xoắn lớn, độ bền cao. Đặc điểm nổi bật:
Momen xoắn cao, quán tính thấp phù hợp với yêu cầu tốc độ và tải của máy laser fiber.
Công nghệ hiện đại, hỗ trợ plug & play (cắm là chạy), dễ vận hành.
Tăng khả năng điều khiển tải, giảm rung động, rút ngắn thời gian định vị – giúp máy đạt tốc độ di chuyển nhanh và chính xác.

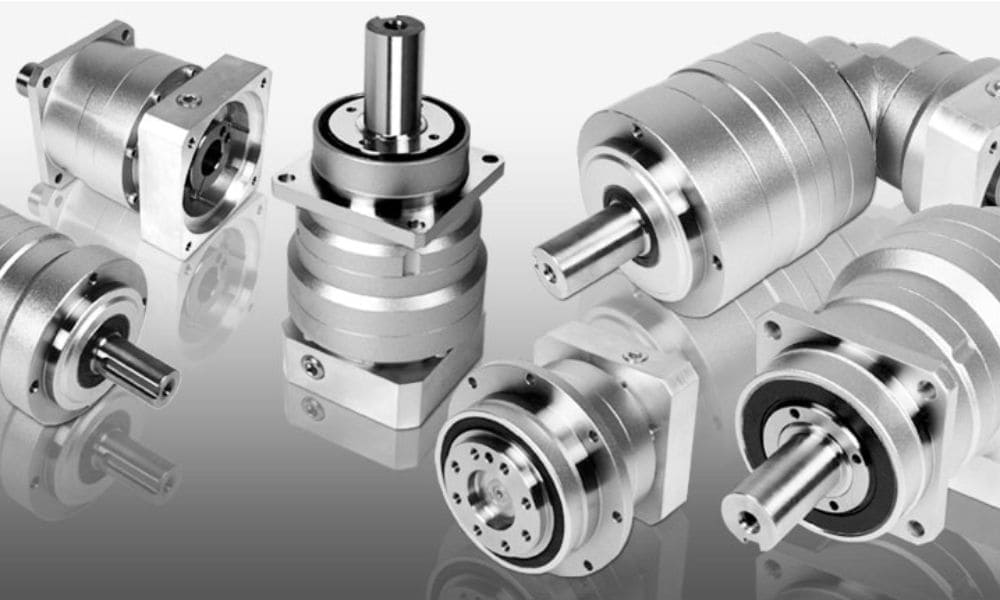

• Hộp số giảm tốc
Sử dụng hộp số hành tinh (planetary gearbox) thế hệ mới của hãng Shimpo (Nhật Bản) – nổi tiếng với độ chính xác cao, vận hành êm ái và độ bền vượt trội, đảm bảo truyền động mượt mà, không rung lắc ở tốc độ cao.
• Thanh răng và bánh răng
Hệ thống truyền động trục X/Y sử dụng thanh răng và bánh răng nghiêng của hãng YYC hoặc KH (Đài Loan) – độ chính xác cao cấp.
Ưu điểm của thanh răng và bánh răng
- Gia công tinh xảo, xử lý nhiệt bề mặt chống mài mòn.
- Chống rung tốt, giảm tiếng ồn hiệu quả ngay cả khi chạy tốc độ cao.
- Độ bền chắc, hiệu suất truyền động cao, giảm thiểu hao mòn theo thời gian.
5. Ray dẫn hướng
Sử dụng ray dẫn hướng và con trượt của hãng Hiwin hoặc PMI (Đài Loan) – thương hiệu hàng đầu thế giới về độ bền và chính xác.
Ưu điểm của ray dẫn hướng máy cắt laser cnc:
- Bền bỉ, dễ lắp đặt và bảo dưỡng.
- Hệ thống bôi trơn tự động bằng bơm dầu (tích hợp trên máy) – giúp giảm ma sát, tăng tuổi thọ ray và con trượt.
- Duy trì độ chính xác cao trong thời gian sử dụng dài, phù hợp với môi trường xưởng sản xuất bụi bẩn.
- Với sự kết hợp hoàn hảo giữa khung máy chắc chắn và các linh kiện truyền động cao cấp từ Inovance, Shimpo, YYC/KH, Hiwin/PMI, máy VLF-6020GE mang lại tốc độ nhanh, chính xác cao, ít rung, ít tiếng ồn và tuổi thọ dài – lý tưởng cho các xưởng gia công kim loại tấm lớn, kết cấu thép, cơ khí chế tạo và sắt mỹ thuật tại Việt Nam.
6. Hệ thống điều khiển CNC và thiết bị điện trên máy cắt LASER FIBER VLF-6020GE
Hệ thống điều khiển là bộ não quyết định hiệu suất, độ chính xác và tính linh hoạt của máy. Model VLF-6020GE sử dụng bộ điều khiển CNC FSCUT6000 series (FS6000E) – hệ thống EtherCAT tiên tiến hàng đầu thị trường, chuyên biệt cho nguồn laser công suất lớn (lên đến 12kW+). Bộ điều khiển này hỗ trợ kết nối mạng tốc độ cao, điều khiển từ xa online, dịch vụ hậu mãi qua Cloud, và tích hợp đầy đủ các giải pháp tự động hóa hiện đại.
Các ưu điểm nổi bật của hệ thống điều khiển FSCUT6000E:
- Giao diện thân thiện bằng tiếng Anh, dễ vận hành, hỗ trợ màn hình cảm ứng 21.5″ hoặc LCD 24″ (tùy chọn).
- Kết nối EtherCAT với động cơ servo AC, phản hồi nhanh, ổn định, không cần bảo dưỡng định kỳ.
- Theo dõi bề mặt phôi tốc độ cao, nhận diện va chạm, ghi nhớ tọa độ, tự động điều chỉnh tiêu cự chính xác.
- Điều khiển khí cắt vòng lặp kín tự động, tối ưu theo layer bản vẽ (cắt lớn, cắt vừa, cắt lỗ nhỏ).
- Căn chỉnh góc tôn tốc độ cao (lên đến 500 mm/s), hỗ trợ tìm cạnh phôi, nhảy cóc thông minh.
- Làm việc trực tiếp với file DXF, G-code; tương thích CypNest, LXDS, NRP.
- Tự động hóa cao: hỗ trợ cấp cuộn phôi, cắt tấm lớn, cắt ống-tấm tích hợp.
- Giám sát nguồn laser lên Cloud/MSE, cảnh báo thấu kính bẩn, hiển thị trạng thái hiệu suất.
- Thuật toán PID tự động điều chỉnh, độ chính xác định vị ±0.01 mm, độ chính xác đường dẫn ±0.005 mm.
- Tăng tốc tối đa 5G, tốc độ trục chính 300 m/phút (không tải).
- Các chức năng mở rộng: cắt nhanh phế thừa, tự động làm sạch miệng phun, đảo bàn, hút bụi tự động.
• Thiết bị phần cứng điều khiển:
- Máy tính công nghiệp Advantech/PC chuyên dụng chống sốc, chống nhiễu, chịu môi trường khắc nghiệt:
- CPU: Intel Core i5-6440EQ (4 nhân, 3.4 GHz)
- RAM: 8GB DDR4 Dual-channel
- Ổ cứng: SSD 256GB
- Hệ điều hành: Windows 10 64-bit LTSB
- Cổng kết nối: USB 3.0, Ethernet, EtherCAT, BC-Link, DVI-D, 2 LAN Gigabit, RS232, VGA…
- Tủ điều khiển độc lập, kín bụi, lắp điều hòa riêng để giữ nhiệt độ ổn định, bảo vệ linh kiện khỏi nóng, ẩm, bụi.
- Thiết bị điện chất lượng cao từ Schneider, IDEC: CB, relay, contactor… bố trí khoa học, đánh mã rõ ràng, sơ đồ điện đầy đủ.
- Bảo vệ toàn diện: quá dòng, quá áp, thấp áp, quá nhiệt, quá tải, rò rỉ điện; khóa interlock, giới hạn hành trình.
- Cảm biến độ cao đầu cắt (BCL4568E):
- Đồng bộ hoàn hảo với bộ điều khiển, độ nhạy và chính xác cao.
- Chống va chạm thông minh, tránh vượt biên, nhận diện rung tấm mỏng.
- Hỗ trợ tìm cạnh phôi, nhảy cóc, qua bước, khóa bảo mật.
- Cập nhật firmware online hoặc tại chỗ.

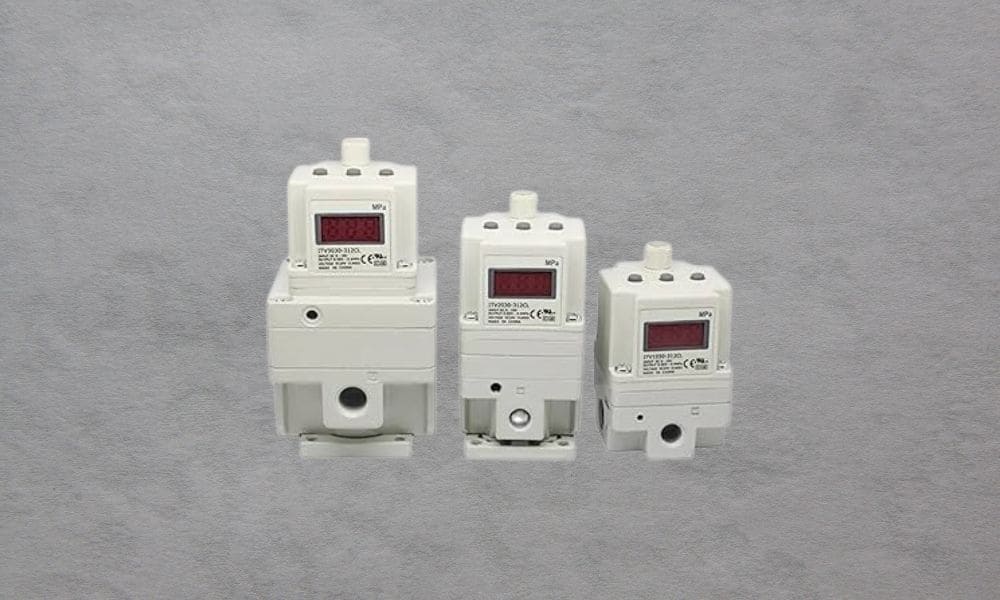

• Van điều áp khí cắt:
- Hãng SMC (Nhật Bản) – điều chỉnh áp suất và lưu lượng khí tự động theo độ dày vật liệu.
- Hiển thị áp suất trên màn hình, cảnh báo khi áp suất thấp để đảm bảo chất lượng cắt.
Tính năng an toàn hàng đầu:
- Khóa interlock kỹ thuật số tại nguồn laser, ngăn bật laser khi bảo dưỡng.
- Cảm biến va chạm, công tắc hành trình, vách ngăn bảo vệ khu vực cắt + dầm máy.
- Đèn báo an toàn: khi bị che khuất, máy tự giảm tốc độ hoặc dừng ngay lập tức.
- Bảo vệ chống tia laser phát ra ngoài, đặc biệt khi di chuyển trục Y.
- Với hệ thống điều khiển FSCUT6000E kết hợp phần cứng cao cấp và các tính năng an toàn tiên tiến, máy VLF-6020GE mang lại độ chính xác cực cao, tốc độ nhanh, vận hành thông minh và an toàn tuyệt đối – phù hợp cho các xưởng sản xuất kim loại tấm lớn đòi hỏi hiệu suất cao và độ tin cậy lâu dài tại Việt Nam.
7. VN-J – Đơn vị sản xuất và phân phối máy cắt laser fiber 12kw tại Việt Nam
VN-J đơn vị cũng cấp máy cắt laser fiber uy tín tại Việt Nam. Giữa thị trường máy cắt laser giá rẻ, máy cắt laser cũ thì VN-J vẫn vững vàng với sự tận tâm, chuyên nghiệp và uy tín.
Chúng tôi không chỉ bán máy cắt laser, VN-J cung cấp giải pháp gia công tối ưu nhất, giúp các xưởng cơ khí Việt Nam nâng cao năng lực cạnh tranh và bứt phá lợi nhuận. VN-J cung cấp đầy đủ giải pháp:
Máy cắt laser fiber, máy cắt laser tấm, máy cắt laser kim loại, máy cắt laser CNC, máy cắt laser khổ lớn, máy cắt laser công suất lớn
Với công suất dao động từ 6kw - 80kw, chinh phục những tấm thép khổ lớn, thép dày cho ngành công nghiệp nặng.
Quý khách hàng có nhu cầu trải nghiệm máy cắt laser khổ lớn vui lòng liên hệ.

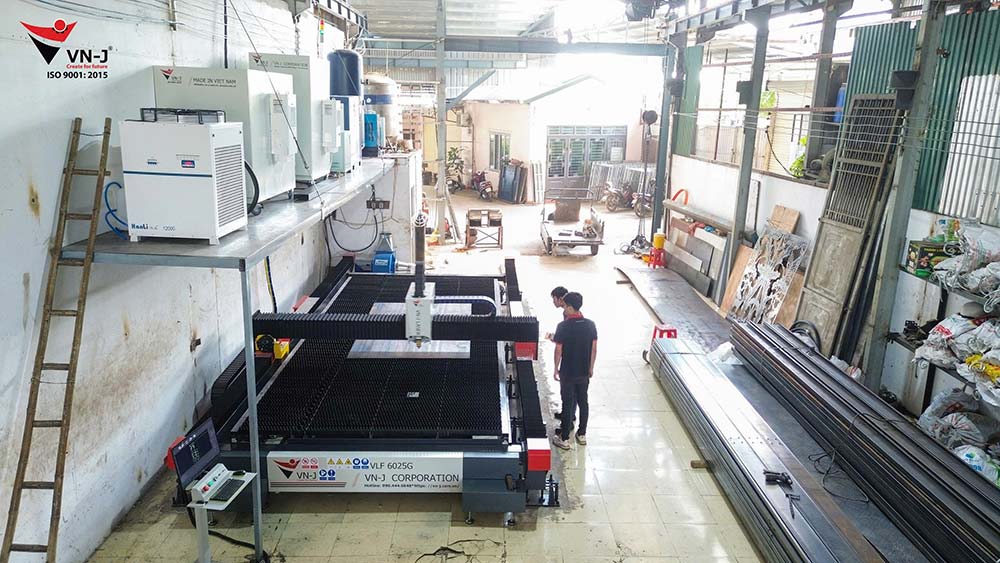

8. Một số hình ảnh thực tế máy cắt laser công suất lớn đã được lắp đặt bởi VN-J

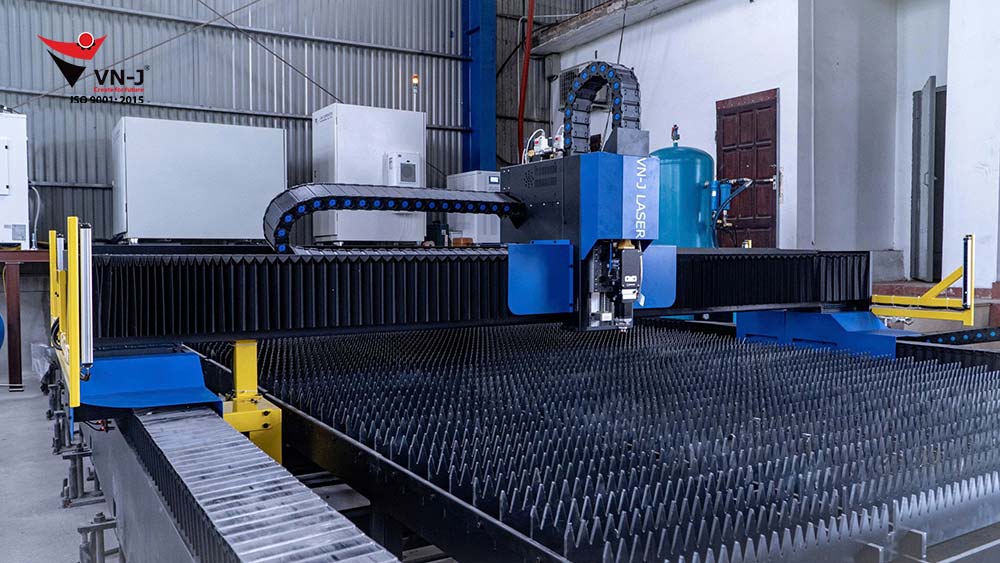

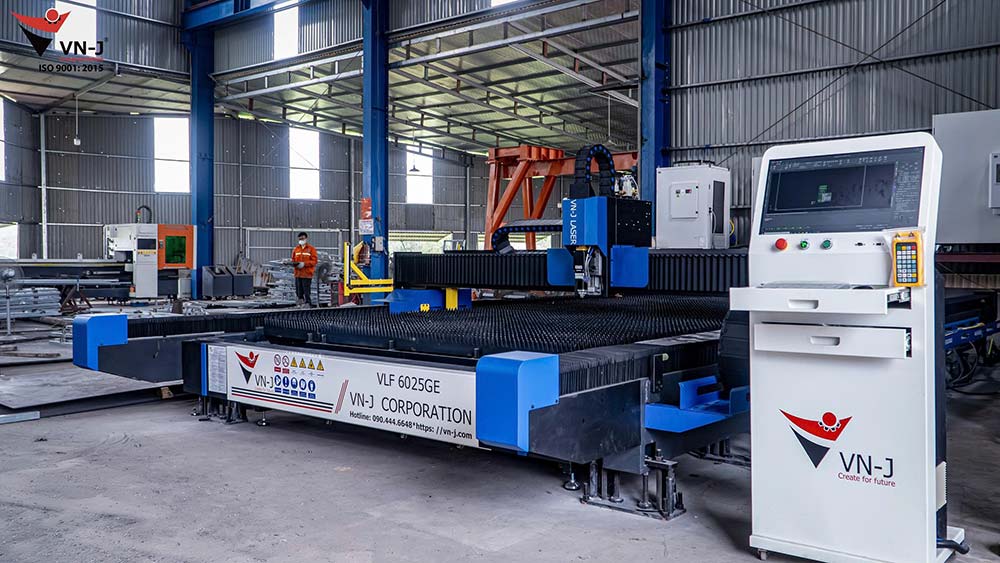

Máy cắt laser 6025GE - 12kw
Máy cắt laser 6025GE - 12kw

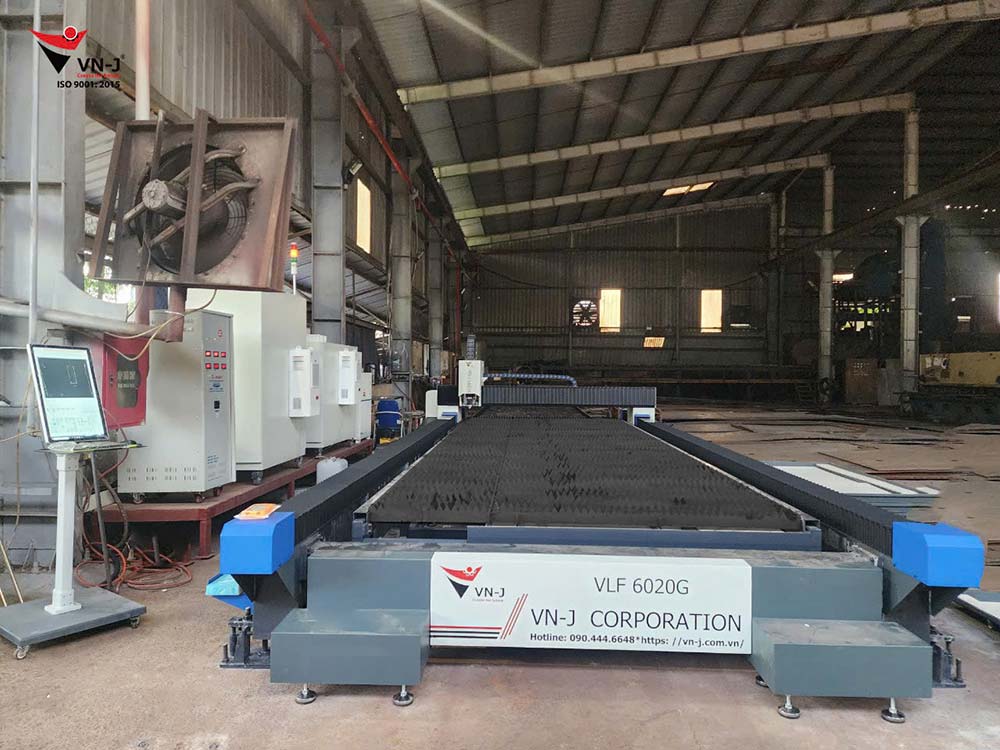

Máy cắt laser 6020G - 12kw
Máy cắt laser 6025G - 12kw

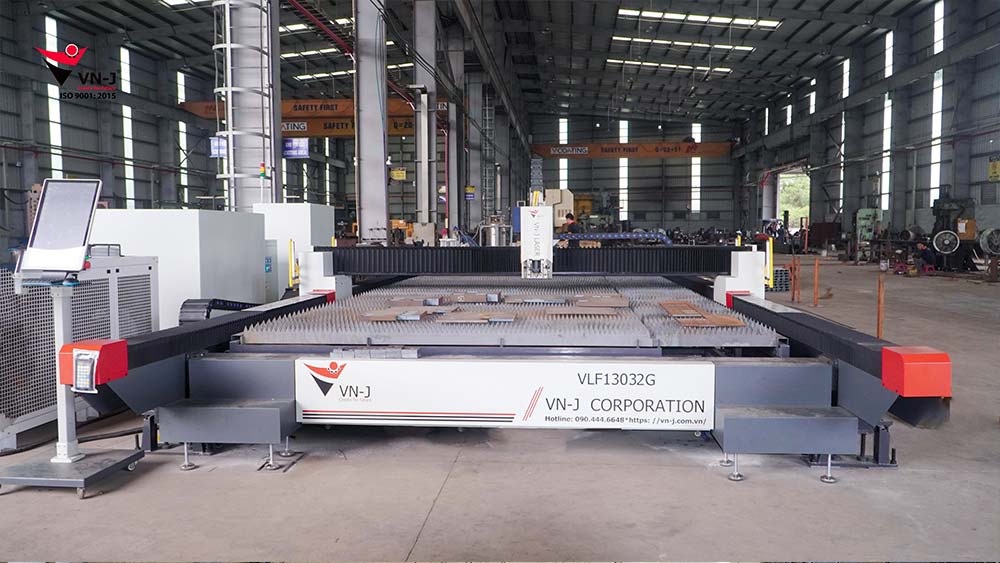

Máy cắt laser 13032G - 12kw
-----------------------------------------------------------------------------
